진동 데이터로거 enDAQ, 유센스 한국 공식 판매 파트너십 체결







안녕하세요. 산업 설비 상태감시와 측정, 예지보전 솔루션 전문 기업 유센스(USENS)입니다.
설비를 운전하거나 제품을 시험·운송하는 과정에서는 예상하지 못한 진동과 충격이 발생할 수 있습니다.
작업이 끝난 뒤 외관만 확인해서는 어느 시점에 어떤 충격이 있었는지, 진동이 어떻게 변했는지 판단하기 어렵습니다.
이런 현장에서는 측정 범위와 기록 조건에 맞는 데이터로거를 고르고 측정 후,

기록값을 분석해 이상이 발생한 상황을 확인할 수 있어야 합니다.
유센스는 이 과정에 필요한 제품과 기술지원을 국내에서 제공하기 위해
미국 Mide Technology Corporation의 enDAQ와 한국 공식 판매 파트너십을 체결했습니다.
이번 글에서는 enDAQ 데이터로거가 어떤 측정에 활용되는지와 유센스를 통해 받을 수 있는 국내 지원 범위를 정리해 보겠습니다.

---



진동·충격 데이터를 현장에서 기록해야 하는 이유





모터나 펌프처럼 운전 조건에 따라 상태가 달라지는 설비는 점검 시간 외에 생긴 변화를 놓칠 수 있습니다.
제품을 이송할 때도 상하차 과정, 차량 주행, 포장과 고정 상태에 따라 짧은 충격이 발생합니다.
이때 진동과 충격의 크기, 방향, 발생 시간을 남겨두면 이후 점검 범위를 좁히는 데 도움이 됩니다.



이럴 때 enDAQ 데이터로거를 측정 대상에 부착해 X · Y · Z 3축 가속도 데이터를 기록합니다.
모델에 따라 온도, 기압, 습도 같은 환경값도 함께 남길 수 있습니다.
차량, 운송 화물, 회전설비, 시험체처럼 신호 배선을 길게 연결하기 어려운 대상에 적용할 수 있습니다.





enDAQ 데이터로거는 어떤 측정에 맞을까?







모터와 펌프의 운전 진동을 확인하는 경우와, 운송 중 충격이나 낙하 시험을 확인해야 하는 경우에는 필요한 조건이 다릅니다.

일반 진동을 기록하는 현장에서는 S3-D16, S3-D40 같은 모델을 검토할 수 있습니다.
진동과 충격을 함께 확인하거나 고충격 시험을 해야 한다면 S3-E100D40, S3-E2000D40, W8-R100D40처럼
측정 범위와 대역폭이 다른 제품군을 살펴봐야 합니다.

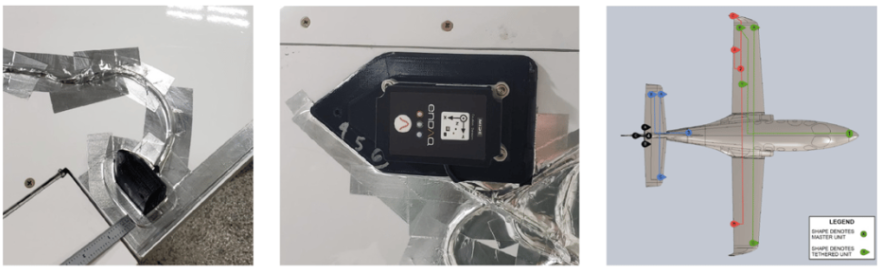

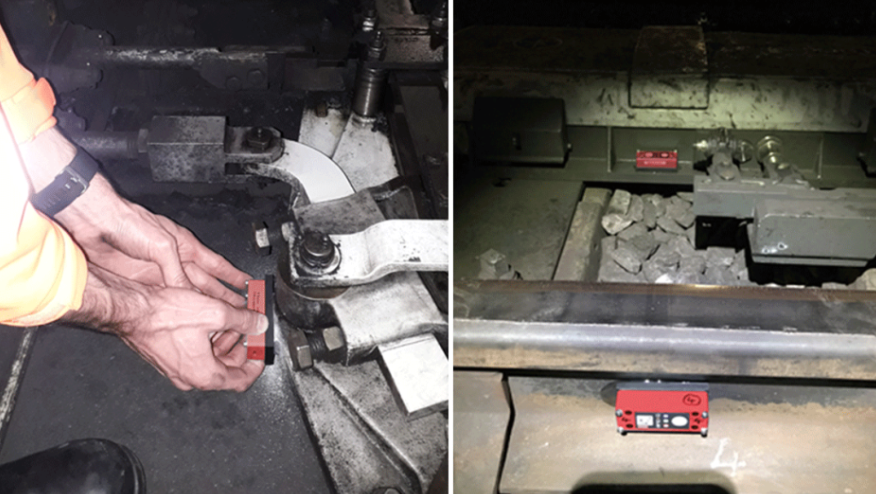

철도 차량의 승차감 평가, 장비 수송 중 충격 기록, 대형 설비 진동 계측,

제조설비 이설 전후 비교에도 데이터로거를 활용할 수 있습니다.

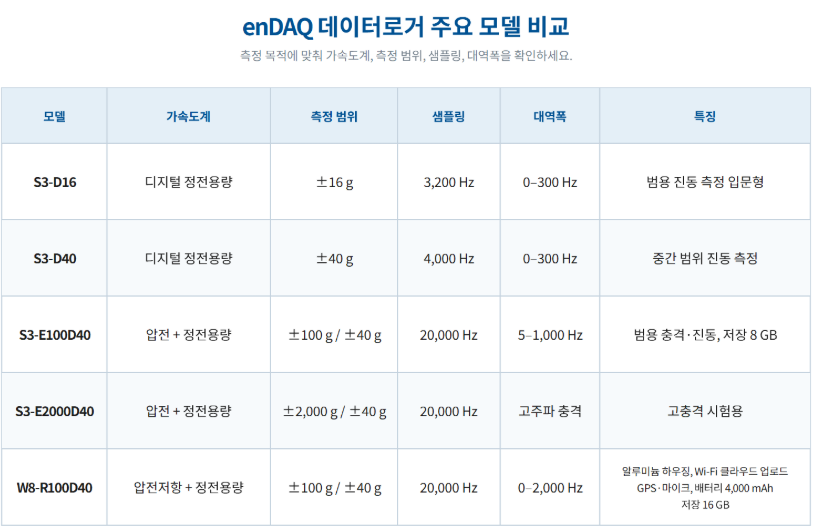

위 비교표는 enDAQ 모델별 가속도계 종류, 측정 범위, 샘플링 주파수와 대역폭을 정리한 자료입니다.
측정하려는 진동과 충격의 크기, 필요한 주파수 범위에 맞춰 제품을 선택하면 됩니다.





기록한 진동·충격 데이터는 어떻게 분석할까?





측정이 끝난 뒤에는 기록 파일에서 필요한 정보를 찾아야 합니다.
시간 파형을 보면 충격이 발생한 시점과 지속시간을 살펴볼 수 있습니다.
FFT 주파수 분석에서는 특정 회전수와 연결된 성분이나 반복적으로 나타나는 주파수 변화를 확인할 수 있습니다.

이렇게 정리한 데이터는 설비 이상 원인 확인, 시험 결과 검토, 운송 충격 이력 분석에 활용됩니다.
기록 파일을 단순히 저장하는 데서 끝내지 않고 측정 조건과 함께 분석해야 결과를 비교하고 보고서로 활용할 수 있습니다.

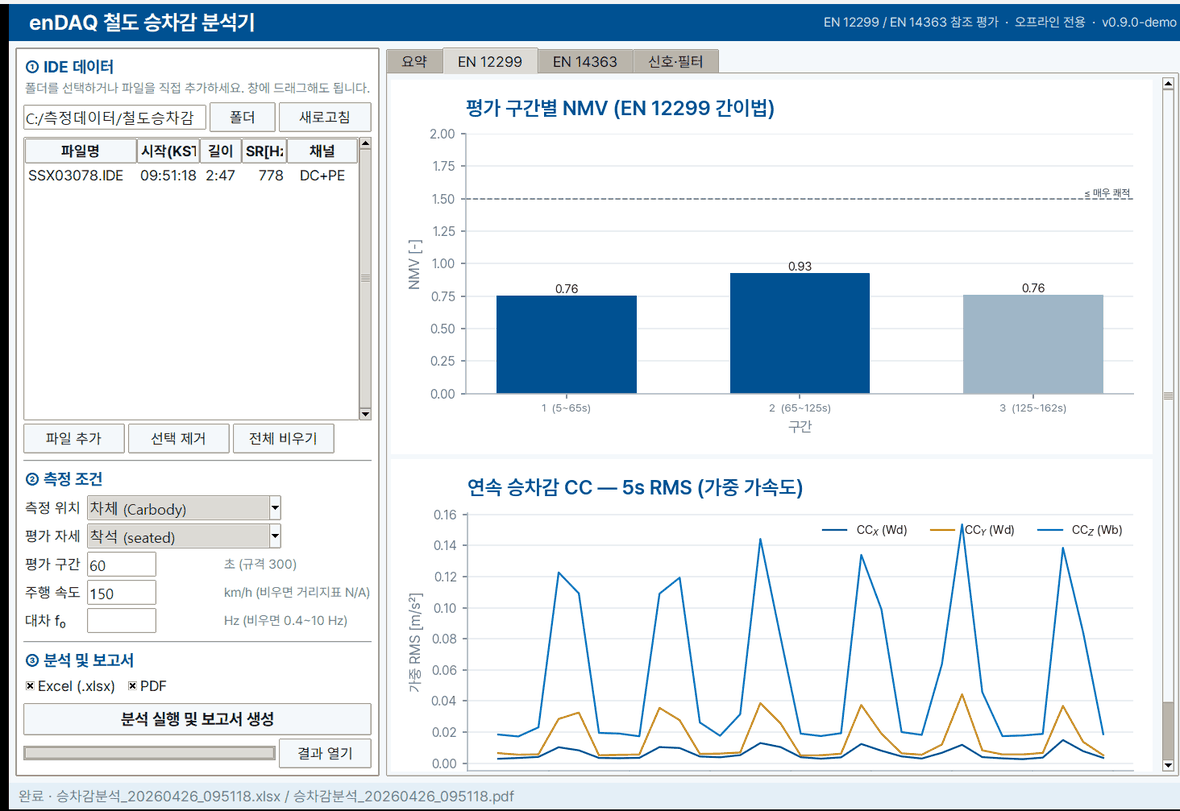

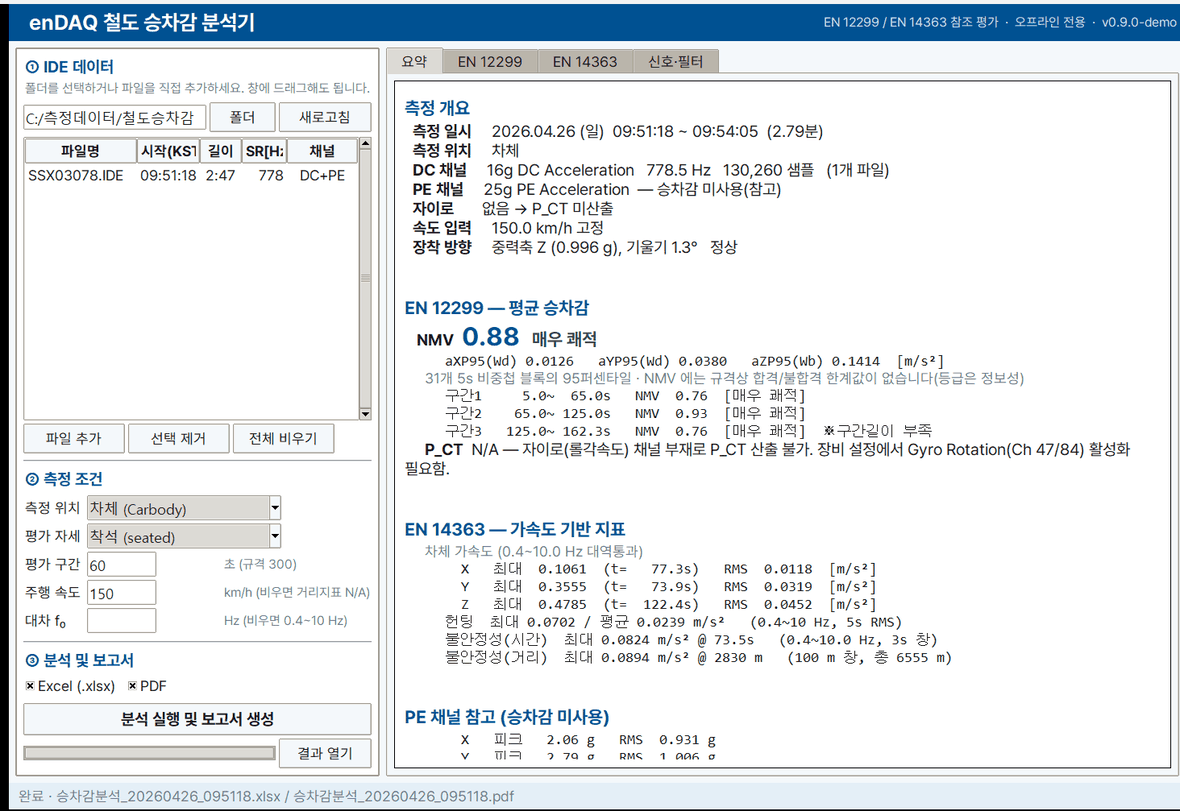

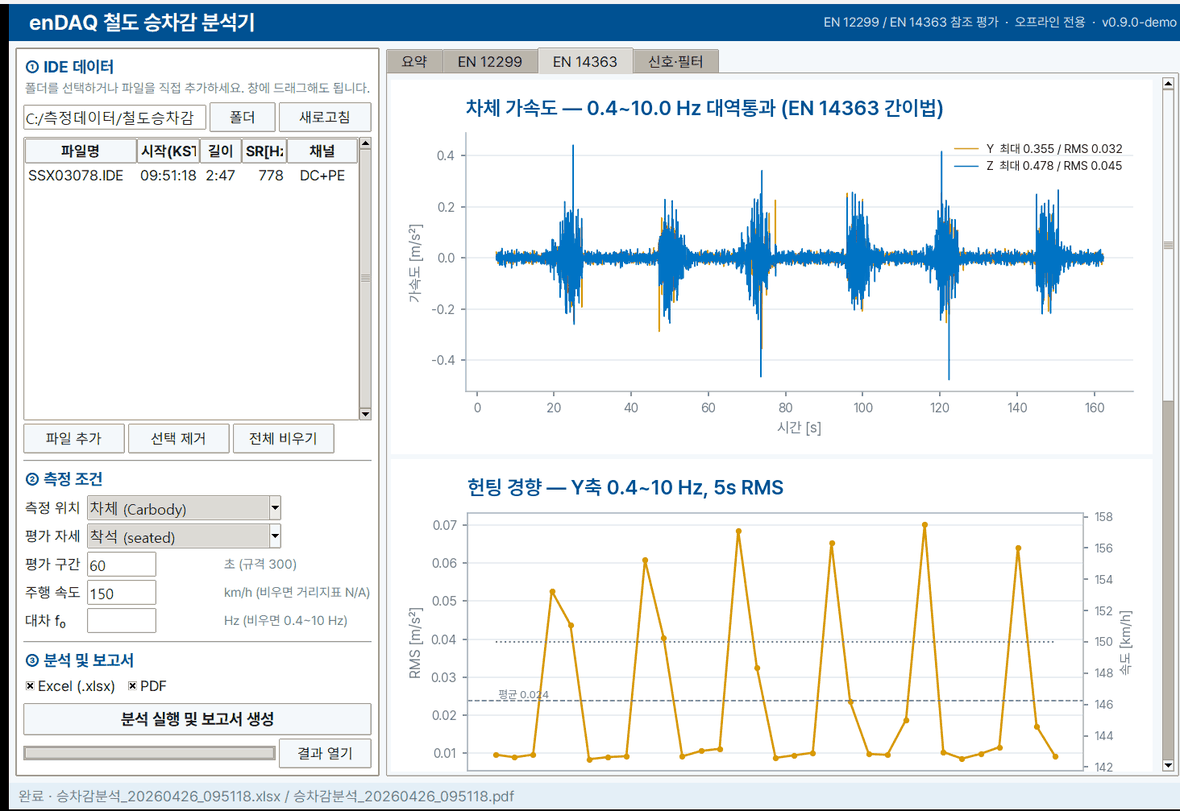

유센스는 enDAQ IDE 기록 파일을 활용해 철도 승차감과 운송 충격처럼 업무 목적에 맞춘 분석 도구를 운영하고 있습니다.
측정 파일을 불러오면 채널 구성, 장착 방향, 샘플레이트 같은 측정 조건을 먼저 점검합니다.
분석이 끝난 뒤에는 필요한 결과를 Excel과 PDF 보고서로 정리할 수 있습니다.





유센스 enDAQ 공식 파트너십으로 달라지는 점







enDAQ 기록 장비를 현장에 적용하려면 제품 사양만 확인해서는 부족합니다.
설치 위치와 기록 시간, 측정 범위에 따라 얻을 수 있는 데이터가 달라지기 때문입니다.

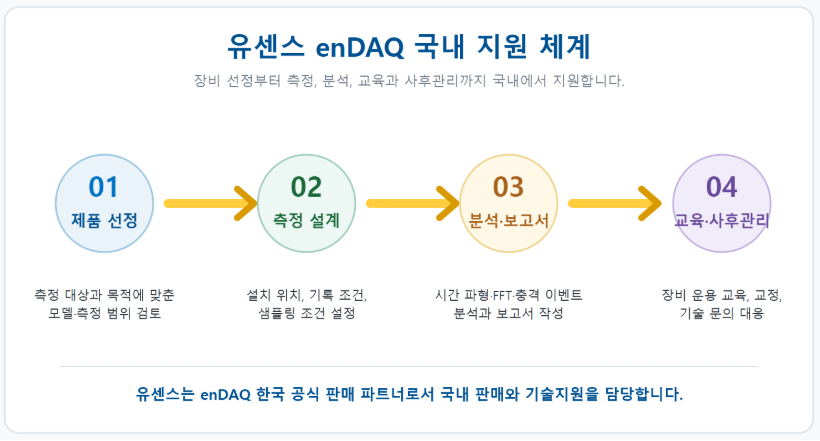

이번 파트너십으로 제품 문의와 견적, 측정 방법, 기술지원과 사후 대응을 국내에서 진행할 수 있게 됐습니다.

① 제품 선정과 측정 설계
측정 대상과 예상 진동·충격 수준을 확인한 뒤 모델, 설치 위치, 기록 조건을 검토합니다.

② 데이터 분석과 보고서 작성
시간 파형, FFT, 충격 이벤트를 확인하고 측정 목적에 맞는 분석 절차와 보고서 작성 방법을 정리합니다.

③ 교육·교정·사후관리
장비 운용 교육, 제조사 교정성적서 제공, 주기 교정 일정과 기술 문의를 지원합니다.



---

진동 데이터로거는 현장에서 발생한 변화를 기록하기 위한 장비입니다.
도입 전에는 측정 대상에서 어떤 진동·충격이 예상되는지, 얼마나 오랫동안 기록할지,

측정 후 어떤 결과를 확인할지를 함께 정해야 합니다.
이 기준이 정리되지 않으면 측정 범위가 부족해 순간 충격을 놓치거나 기록 파일만 남고 분석에 활용하지 못할 수 있습니다.
enDAQ 제품 도입이나 진동·충격 측정이 필요하다면 언제든지 유센스에 문의해 주세요.
측정 대상과 목적에 맞춰 제품 선정, 기록 조건, 데이터 분석 방법을 안내해 드리겠습니다.
