정렬 작업, 얼마나 정밀하신가요? – OptAlign™ Touch로 완벽한 축 정렬

안녕하세요. 측정 기술 및 설비 예지보전 솔루션 전문기업 USENS 유센스입니다.

​

​

​

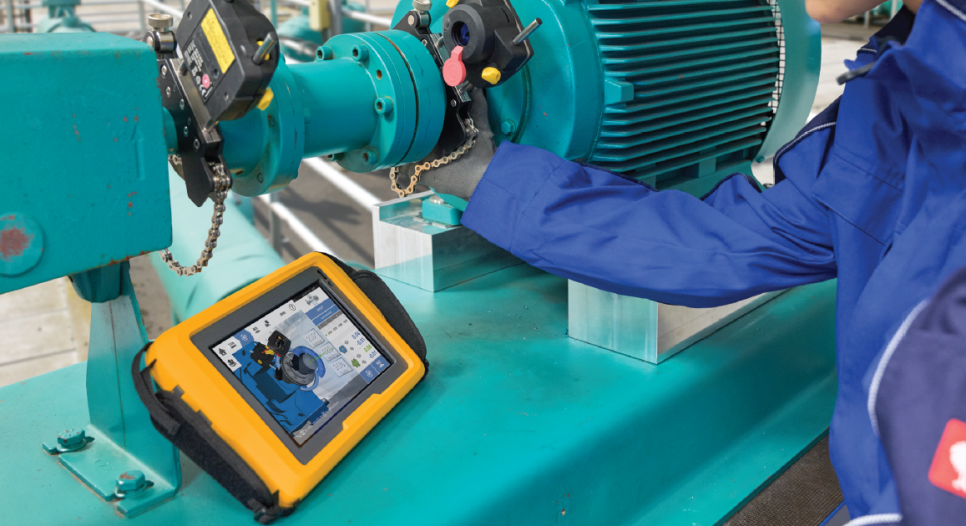

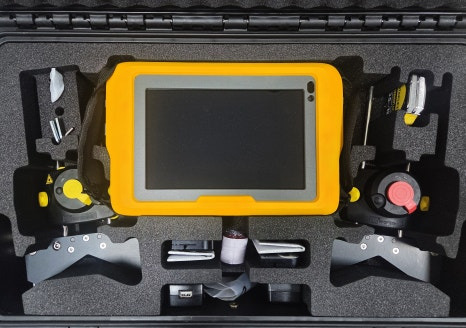

OptAlign™ Touch

일반적인 정렬 문제 해결을 위한 새로운 기준 설정

​

※ OptAlign™ Touch 소개

OptAlign™ Touch는 세계 최고의 정렬 전문가들이 문제를 가장 간단한 방식으로 해결할 수 있도록 설계한 제품입니다.

독창적인 SensAlign™ 5 레이저 및 센서 헤드를 탑재하여 회전 축 및 기계의 정렬 작업을 강력하고, 빠르며, 효율적으로 수행할 수 있습니다.

​

이 제품은 표준 기계 및 일상적인 작업을 위해 설계되었으며, 하드웨어, 소프트웨어, WiFi 연결 기능이 통합되어 클라우드를 통해 정밀한 정렬 데이터를 제공합니다.

​

직관적으로 안내되는 사용자 인터페이스는 거의 누구나 쉽게 사용할 수 있으며, 사용자는 단 3단계만 따르면 됩니다:

치수 입력 → 측정 → 결과 확인

​

또한 SensAlign™ 7 레이저 및 센서 헤드를 추가하면 Prüftechnik의 무제한 적응형 정렬 기능을 사용할 수 있도록 업그레이드할 수 있습니다.

​

※ 핵심 장점 요약

• 정확성을 유지하며 더 빠르게 작업 가능

직관적인 설정 및 데이터 수집 기능과 사용이 간편한 핸드헬드 장치를 통해 복잡한 정렬 작업도 정확도와 정밀도 저하 없이 빠르게 수행할 수 있습니다.

​

• 고급 레이저 축 정렬 기능 활용

OptAlign™ Touch의 강력한 하드웨어 및 소프트웨어 기능은 장비 설치, 측정, 시밍(조정 와셔 삽입) 과정을 간소화합니다. 실수 보정 기능을 통해, 정렬 문제와 사용자 숙련도 수준에 맞춰 유연하게 대응할 수 있습니다.

​

• 클라우드 기반 데이터 송수신

내장 WiFi 연결 기능을 통해 ARC 4.0 PC 소프트웨어와 정렬 데이터를 송수신할 수 있으며, 데이터를 모니터링하고 분석 및 조치를 위한 트렌드 관리를 수행할 수 있습니다.

​

정밀 정렬이 매우 중요한 이유:

• 전력 소비 감소

• 기계 수명 연장

• 진동 감소로 인한 마모 감소

• 베어링, 커플링, 윤활유 온도 감소

• 예비 부품 보관 비용 절감

​

​

ASI – 능동 상황 인식의 이점

OptAlign™ Touch는 결합된 축(coupled shaft)과 분리된 축(uncoupled shaft)의 정렬을 위한 다양한 측정 모드를 제공합니다. 이 장비는 사용자의 경험 및 숙련도 수준, 그리고 정렬 작업의 난이도에 따라 자동으로 조정되며, 사실상 거의 모든 산업 설비에 대응할 수 있도록 설계되어 있습니다.

​

다음과 같은 주요 기능들을 확인해 보세요:

​

• 🔄 Continuous Sweep (연속 스위프 모드)
• 레이저와 센서 헤드를 장착한 상태에서 결합된 축을 회전시키며, 회전 각도 전반에 걸쳐 지속적으로 측정을 수행합니다. 내장된 인텔리전스 기능이 보정이 필요한 불일치를 자동 계산합니다.

​

• ↔️ Pass Mode (패스 모드)
• 이 독특한 모드는 분리된 축의 측정에 적합합니다.
• 레이저와 센서가 서로 지나가기만 하면 위치를 측정할 수 있어, 좁은 공간에서도 간편하게 사용할 수 있습니다.

​

• 🔢 Multipoint Mode (다중 포인트 모드)
• 이 측정 모드는 슬리브 베어링(sleeve bearing) 이 장착된 기계에 적합하며, 결합 축과 분리 축 모두에서 사용할 수 있습니다.

​

​

Simultaneous Live Move – 비교할 수 없는 강력한 장점

Simultaneous Live Move는 또 하나의 강력한 문제 해결 기능으로, 수직과 수평 방향 모두에서 물리적 정렬 보정을 실시간으로 확인할 수 있게 해줍니다. 어떤 측정 모드를 사용하든, 또는 레이저와 센서 헤드가 어느 각도나 방향에서 멈추든지 관계없이, 기기에 제안된 대로 셈(Shim) 작업과 기계 조정을 할 때 헤드를 그대로 장착한 상태로 유지할 수 있습니다.

​

• 핸드헬드 기기 화면에서 정렬 과정을 실시간으로 모니터링
• 물리적 정렬 결과를 즉시 확인
• 색깔이 들어간 허용오차 스마일 아이콘으로 정렬 품질 수준 표시
• 빠른 재측정으로 정렬 결과를 즉시 확인 가능

​

싱글 레이저 기술 – 정밀 정렬의 핵심

SensAlign™ 시리즈 기술은 Prüftechnik 고유의 싱글 레이저 기술을 기반으로 하여, 현장에서 가장 쉽고 정확한 측정 결과를 제공합니다. SensAlign™ 5 센서는 두 개의 HD 위치 감지기(PSD)와 MEMS 인클리노미터를 포함하고 있습니다. 이 장치들은 확장 가능한 검출기(InfiniRange)와 결합되어, 심각한 정렬 불량이 있더라도 초기 정렬 상태를 측정하고 문서화할 수 있게 합니다. 또한, 이 기술은 센서가 멈춘 어떤 각도에서든 시작하여 수직 및 수평 방향의 기계 보정을 동시에 모니터링할 수 있도록 지원합니다. OptAlign™ Touch는 회전축이 있는 거의 모든 장비에 적용 가능합니다.

​

​





​

​

FLUKE (PRUFTECHNIK) Laser Shaft Alignment 비교표

​

​

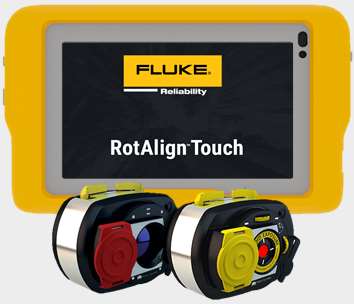

모델	RotAlign Touch	OptAlign Touch	ShaftAlign Touch
테블릿	Processor : Qualcomm SnapdragonTM SM6375 Memory : Octa-Core (8): 2.2 GHz (2) and 1.8 GHz (6) Display : 8 inch / 20.3 ㎝	Processor : Qualcomm SnapdragonTM SM6375 Memory : Octa-Core (8): 2.2 GHz (2) and 1.8 GHz (6) Display : 8 inch / 20.3 ㎝	Processor : Qualcomm SnapdragonTM SM6375 Memory : Octa-Core (8): 2.2 GHz (2) and 1.8 GHz (6) Display : 8 inch / 20.3 ㎝
센서 타입	7축 센서	5축 센서	3축 센서(레이저, 센서 통합형) & 반사판
단일 레이저 기술 * Single-Laser Technology는 장 축 및Mis-Alignment가 심각한 현장에서도 적합하며, prealign이 필요하지 않음.	○	○	○
점 레이저 * Dot-Laser는 기준이 되는 고정 설비에정확한 X, Y 좌표가 점으로 센서면에 맞닿기 때문에 보다 정확한 측정 및 수정이 가능함.	○	○	○

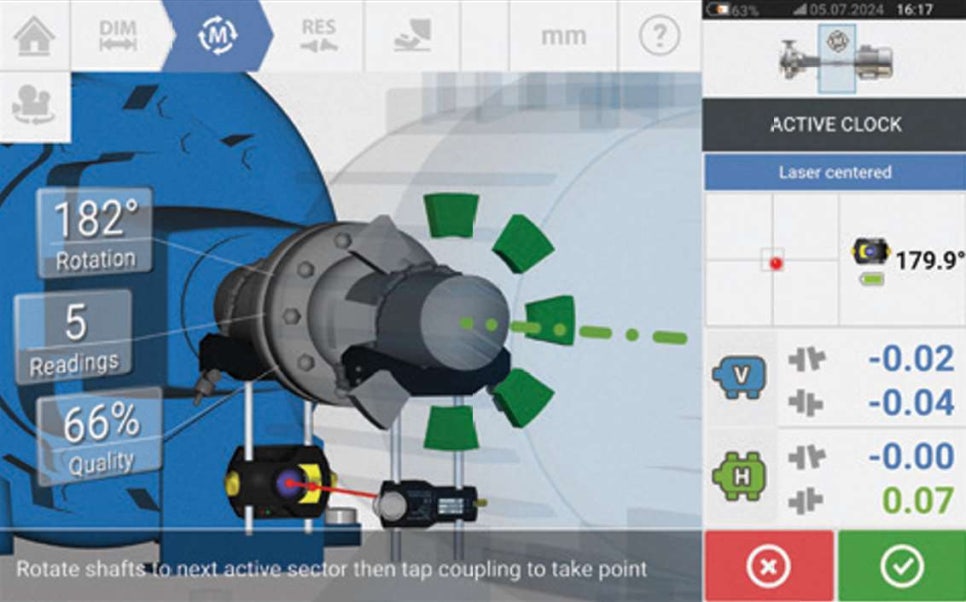

측정 모드	Sweep - 연결된 축에서 동시 회전하며 수백 포인트를 연속 측정 Multi point - 연결 혹은 분리된 축에서 회전하며 다점 측정 Static - 수직설비 고정포인트 측정 (Multi point와 유사) Pass - 분리된 축에서 센서와 레이저를 서로 교차 측정 Verti sweep - 수직설비 수백 포인트를 연속 측정	Sweep - 연결된 축에서 동시 회전하며 수백 포인트를 연속 측정 Multi point - 연결 혹은 분리된 축에서 회전하며 다점 측정 Static - 수직설비 고정포인트 측정 (Multi point와 유사)	8-point Active Clock - 정해진 8개 고정 각도 내에서 다점 측정 Static - 수직설비 고정포인트 측정 (Multi point와 유사)
Intelli modes	○ * 센서가 현장에서 발생할 수 있는 ibration, Coupling, Gear – Backlash 등 영향을 제거하며 자동으로 정밀 측정하는 기능	X	X
Multi Coupling	○ * Compressor – Gear box – Motor 구조 등 여러 개 축으로 구성된 설비를 동시에 측정	X	X
Live Trend	○ * 가동하는 설비를 실시간으로 측정하여 축 정렬 상태를 모니터링하는 기능 (열팽창)	X	X
다이얼 게이지 값 변환	○ * 레이저 결과 값을 다이얼 게이지 값으로 변환 (다이얼 게이지 설치방법에 따라 비교 가능)	X	X
진동측정 기능	○ * 동봉된 probe를 센서에 연결 후 진동을 감지하여 RMS 값으로 표시	X	X
Live Move * 수정 작업 시 실시간 움직임을 보여줌	○ * 수직, 수평 동시 모니터링 가능	○ * 수직, 수평 동시 모니터링 가능	○ * 수직, 수평 동시 모니터링 불가 (수직 or 수평 방향 중 하나를 선택)
측정과 수정 작업 시 센서와 레이저 위치	360˚ 어느 각도에서나 측정 및 수정 가능 360˚	360˚ 어느 각도에서나 측정 및 수정 가능	정해진 8개 각도에서 측정이 가능하며, 수정 작업 시정해진 4개 각도에 서만 Live Move 기능이 작동
Thermal Growth * 열 성장이라 하며, 설비 가동에 의해축 중심선의 움직임을 미리 보상해줌	○	○	○
한글 지원	○	○	○

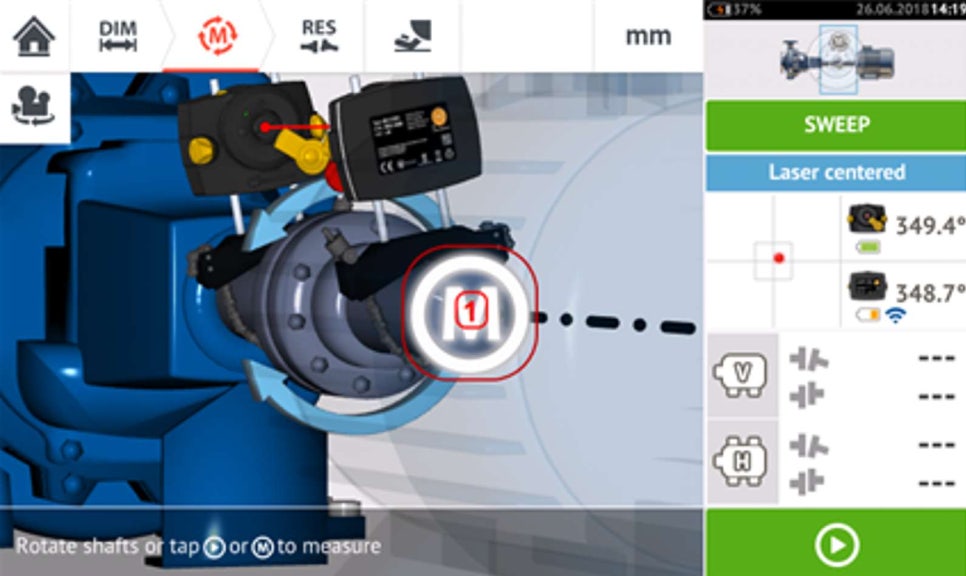

측정 화면



​

​
