극한 환경을 위한 센서 - 다이트란 Dytran 3축 극저온 센서



안녕하세요. 측정 기술 및 설비 예지보전 솔루션 전문기업 USENS 유센스입니다.

​

설비의 안정성과 성능을 확보하기 위해서는 극한 환경에서도 정확한 데이터를 제공할 수 있는 정밀 센서가 필수적입니다. 특히 초저온 환경에서 운용되는 설비나 장비의 경우, 일반 센서로는 진동이나 가속도의 정확한 측정이 어렵기 때문에, 극저온에서도 신뢰성 높은 데이터를 수집할 수 있는 센서가 요구됩니다.





​

Dytran의 3축 극저온(Cryogenic) 가속도계는 이러한 요구를 충족시키기 위해 개발된 고성능 센서로, -196℃ 이하의 환경에서도 정확하고 안정적인 3축 진동 측정을 지원합니다. 이를 통해 설비 이상 징후를 조기에 감지하고, 예지 보전(Predictive Maintenance)이 가능해져 비용 절감 및 다운타임 최소화에 크게 기여할 수 있습니다.

​

​

완전 밀폐 설계로 외부 환경 차단

정밀한 직선성으로 신뢰도 높은 데이터 제공

초저온 환경에서도 안정적이고 정확한 측정 가능

​

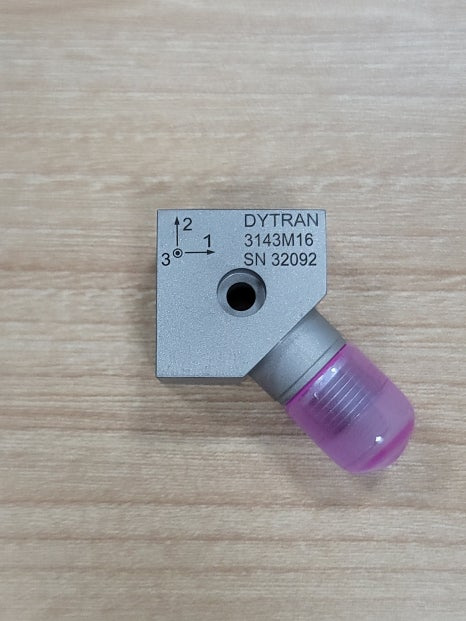

▶ Dytran의 3축 극저온(Cryogenic) 가속도계

​

​

​

​

▶ 그래프 : (좌) 저주파 응답 특성 (Typical Low Frequency Response) / (우) 온도 응답 특성 (Typical Temperature Response)

이 센서는 저주파 영역에서도 일정 수준 이상의 성능을 유지하며, 극한 온도 환경에서도 안정적인 감도 특성을 보장합니다.

​

​

​

※ 붉은색 점선으로 표시된 구간은 케이블의 구조상 극저온(cryogenic) 환경에 직접 노출되어서는 안 되는 민감한 부위입니다.

​

해당 구간에는 열수축 튜브 및 몰딩 처리된 스트레인 릴리프 구조가 포함되어 있으며, 이는 기계적 하중 및 진동에 대한 보호는 제공하지만, 극저온 온도에서는 재료의 경화나 수축, 균열 등이 발생할 수 있습니다. 따라서 케이블을 설치할 때 이 구간은 반드시 보온되거나 실내측으로 배치하여, 극저온 영역(예: 액체 질소 챔버 내부 등)에 직접 닿지 않도록 설치 시 특별한 주의와 강화 절연 조치가 필요합니다.

​

​

📌 물리적 사양 (PHYSICAL)

항목	내용
무게, 최대	50g
커넥터 종류	4핀 (4 - PIN)
장착 방식	6-32 나사 고정 (Thru Hole)
재질 (하우징/커넥터)	300 시리즈 스테인리스강
감지 소자	석영 (Quartz)
소자 형식	평면 전단 (Planar Shear)

⚙️ 성능 (PERFORMANCE)

항목	수치
감도 (±5%)	10 mV/g
출력 범위	±500 g peak
주파수 응답 범위 (±5%)	1.6 ~ 5000 Hz
공진 주파수	> 25 kHz
광대역 해상도 (Broad Band Resolution)	0.007 g rms
직선성 (Linearity)	±1 % F.S.
최대 횡방향 감도	6 %
변형률 감도 @ 250με	0.012 g/με

🌡️ 환경 (ENVIRONMENTAL)

항목	수치
최대 진동	600 g peak
최대 충격	3000 g peak
작동 온도 범위	-196 ~ 121 °C
열 민감도 계수	0.05 %/°C
밀봉 상태	밀폐형 (Hermetic)

⚡ 전기적 사양 (ELECTRICAL)

항목	수치
전류 공급 범위	2 ~ 20 mA
전압 범위	+18 ~ +30 VDC
출력 임피던스 (Typ.)	100 Ω
바이어스 전압	+7 ~ +9 VDC
방전 시간 상수	0.3 ~ 1.0 Sec
절연 저항	10 이상 GΩmin

​

​

​

​
