긴박하게 돌아가는 산업현장에서, 설치의 과정이 까다롭다면 그것 또한 비용과 시간의 낭비입니다.
BROADSENS 무선진동센서는 설취가 쉽다는 것이 장점중에 장점인데요.
작은사이즈의 BROADSENS 초저전력 무선 진동 및 온도센서는 다양한 바익식으로 손쉽게 설치할 수 있습니다.
BROADSENS의 무선진동센서에 대해 더 궁금한 것이 있다면, 유센스USENS로 연락주시기 바랍니다.
02-6476-1233 Ⅰ sales@usens.co.kr
자석 마운트 (Magnet Mount)

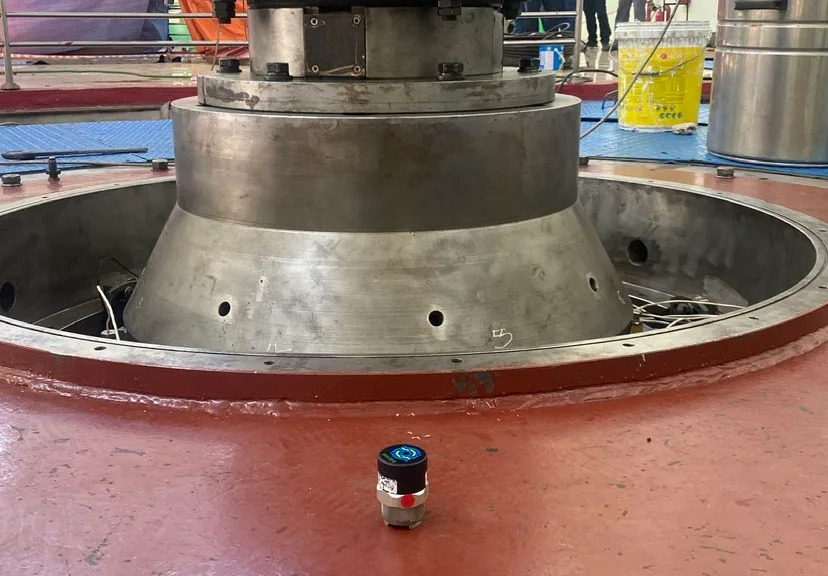

가장 간편한 설치 방법은 자석 마운트를 이용하는 것입니다. Broadsens의 자석 마운트는 H자형 다리를 갖추고 있어 평면이나 곡면 어디든 쉽게 센서를 부착할 수 있습니다. 무선 진동 및 온도 센서는 센서 하단을 자석 마운트 상단에 부착한 후, 모니터링 대상 기계 또는 구조물에 올려놓기만 하면 1분 이내에 설치가 완료됩니다. 설치 시, 자석 마운트의 한쪽 다리를 먼저 기계에 닿게 한 다음 다른 다리를 천천히 내려 센서에 충격이 가지 않도록 주의해 주세요.
패드 마운트 (Pad Mount)
좁은 공간에는 마운팅 패드를 사용하는 것도 좋은 대안입니다. Broadsens는 두 가지 종류의 마운팅 패드를 제공합니다.
ACE-PAD-01: 마운팅 스터드와 패드가 일체형
ACE-PAD-02: 별도의 마운팅 스터드와 함께 사용해야 함
*ACE-PAD-02 마운팅 패드는 M8 규격의 마운팅 홀이 있으며, Broadsens 무선 진동 센서의 마운팅 스터드와 완벽하게 호환됩니다. 이 패드는 지름 30mm(1.18인치), 높이 11mm(0.43인치)의 원형 구조이며, 무게는 58g(2온스)입니다.
1. 설치 표면 준비
장갑을 착용한 후, 사포로 마운팅 패드 하단과 구조물의 설치 표면을 살짝 연마합니다. 구조물에 페인트가 칠해져 있을 경우 제거해 주세요. 이후 알코올과 솜을 이용해 표면을 깨끗하게 닦아줍니다.
2. 패드 부착
마운팅 패드를 구조물에 부착할 때는 얇게 펴 바른 접착제나 에폭시를 사용합니다. 시아노아크릴레이트(CA) 접착제는 빠르게 고정되며 고주파 응답에 유리하여 일반적으로 추천됩니다. 완전 경화될 때까지 접착제의 안내 시간을 확인하고 기다려 주세요 (보통 몇 분 내외).

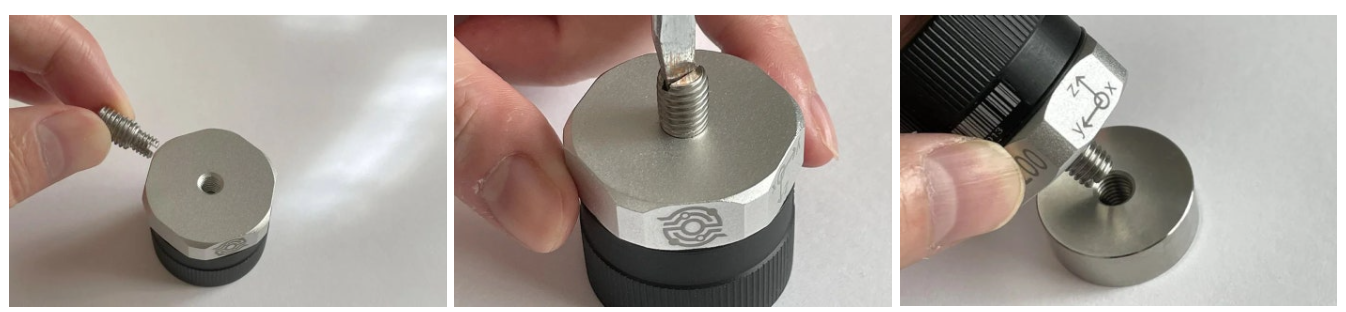

3. 스터드 장착
마운팅 스터드(ACE-STUD-01) 나사 부분에 나사고정제(예: Loctite)를 바르고 센서 하단에 스터드를 조립합니다. 평머리 드라이버를 이용해 단단히 고정하세요.

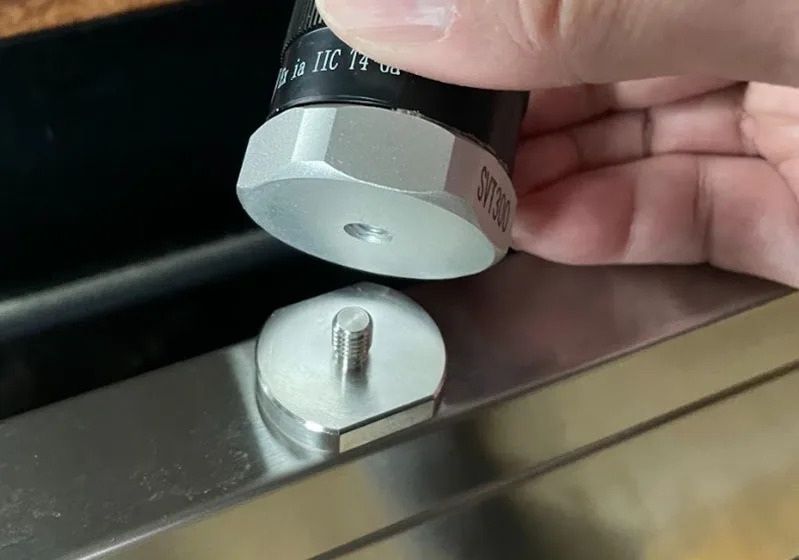

4. 센서 체결
마운팅 패드의 나사 부분에도 Loctite를 도포합니다. 센서 하단 금속부에 얇게 실리콘 그리스를 발라 미세한 홈을 메우고 밀착력을 높입니다. 그 후 센서를 조여 고정합니다.

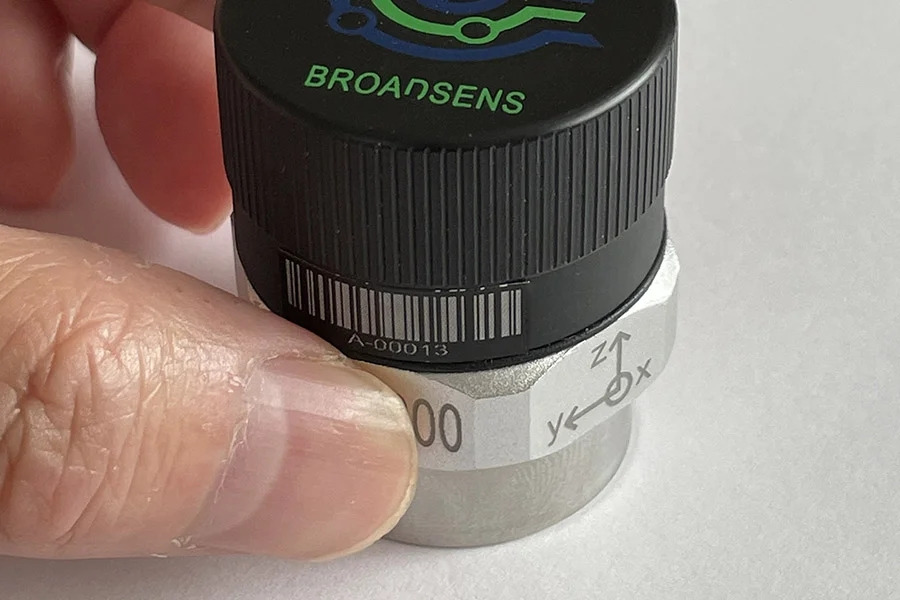

⚠️ 주의: 센서를 체결할 때는 반드시 센서 하단 금속부에만 힘을 가해 주세요. 센서 상단의 플라스틱 커버에 힘을 주면 파손 위험이 있습니다.
설치 후 센서가 구조물에 제대로 고정되었는지 확인한 뒤 기계를 작동시켜 데이터를 수집하고 신호 품질을 점검하세요.
💡 참고: ACE-PAD-01 패드는 M6 스터드가 일체형으로 내장되어 있어, 별도의 스터드 없이 센서를 직접 부착할 수 있습니다. 이 경우 3번, 4번 단계를 생략하고 센서를 바로 장착하면 됩니다.
스터드 마운트 (Stud Mount)
Broadsens의 M8 to M6 스터드를 사용하면 센서를 기계 또는 구조물에 직접 설치할 수 있습니다. 이 방식을 사용하려면 기계에 깊이 10mm의 M8 마운팅 홀을 드릴로 뚫은 후, 센서를 스터드에 조여 설치합니다.
나사 마운트 (Screw Mount)
일부 무선 진동 및 온도 센서 모델은 나사를 통해 설치할 수 있습니다. 이 경우 구조물에 구멍을 뚫어야 하며, 설치 후 매우 견고하게 유지되며 최대 10년 이상 유지될 수 있습니다. 진동이 많은 환경에서는 나사에 Loctite 같은 나사고정제를 도포하는 것이 좋습니다.
에폭시 마운트 (Epoxy Mount)
무선 진동 및 온도 센서는 에폭시를 이용해 부착할 수도 있습니다. 마운팅 표면 준비는 패드 마운트의 1단계와 동일하게 진행한 후, 에폭시나 CA 접착제를 이용해 센서를 구조물에 고정합니다. 이 방식도 매우 견고하며 장기간 사용이 가능합니다.
⚠️ 단, 에폭시 마운트는 센서 하단이 기계에 영구적으로 부착되므로 제거 시 센서가 손상될 수 있습니다.
