진동센서 KCS 방폭인증 등급 받은 안전한 진동 감지 센서 종류 소개







안녕하세요. 산업 설비 상태감시와 측정, 예지보전 솔루션 전문기업 유센스(USENS) 입니다.
석유화학·가스· LNG 플랜트처럼 폭발 위험지역에서는 진동센서를 선택할 때 측정 성능보다 중요한 것이 있습니다.
바로 방폭인증 여부와 방폭등급 입니다. 인증등급이 맞지 않으면 센서 설치 자체가 불가능하거나 안전 기준을 충족하기 어렵기 때문입니다.
이번 포스팅에서는 국내 유일 방폭 안전 KCS인증을 취득한 한스포드의 진동센서 HS-420I를 중심으로 진동 감지 센서 종류를 소개해 드리겠습니다.



---

한스포드 센서(Hansford Sensors) 소개



한스포드 센서는 영국에 본사와 제조공장을 둔 산업용 진동센서 전문 제조사입니다.

산업용 가속도계와 4-20㎃ 진동 트랜스미터(루프 파워 센서) 등을 설계·개발·제조하며 글로벌 대리점 네트워크를 통해

우수한 진동 감지 센서 공급(평생 품질 보증)과 기술 지원을 제공합니다.

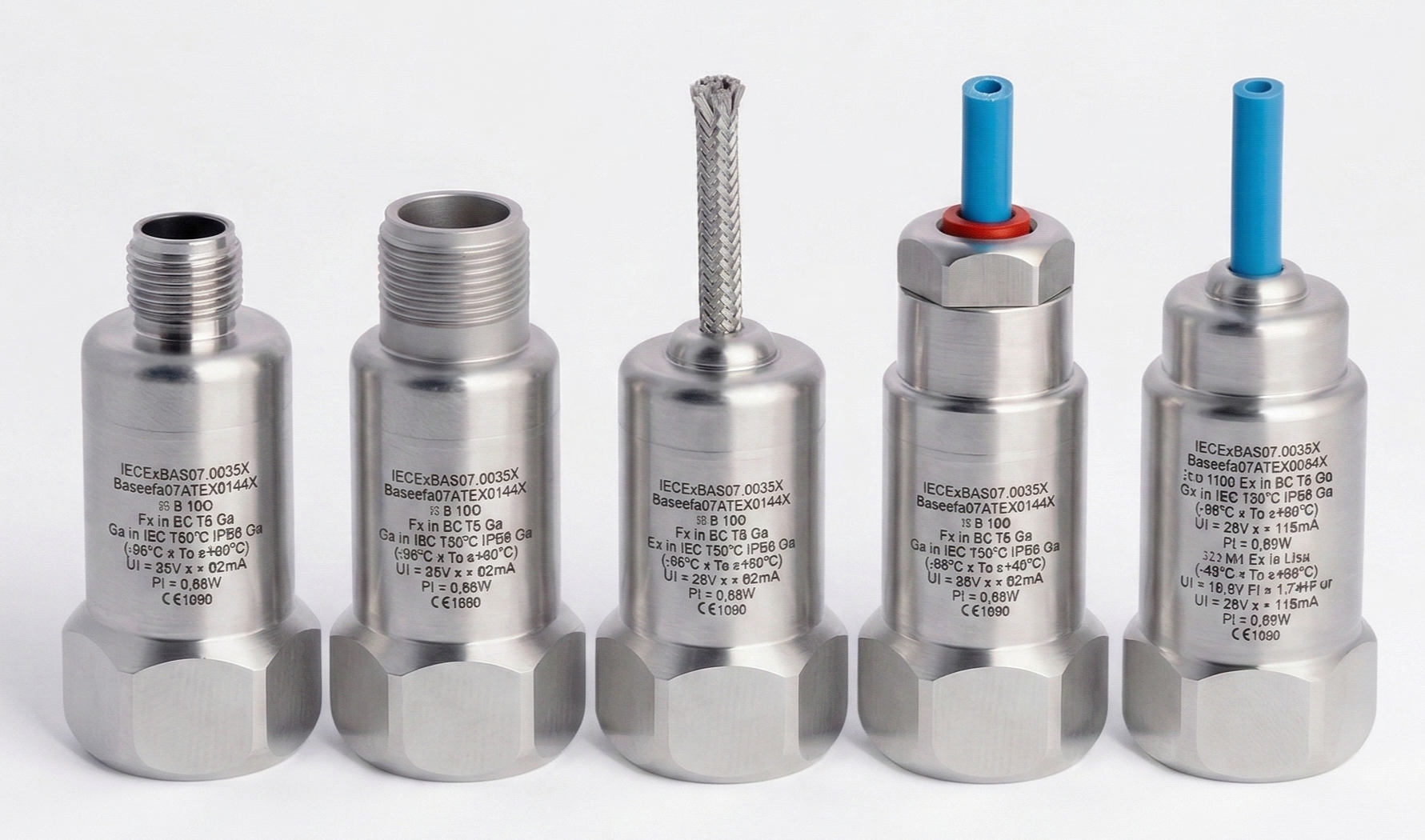

HS-420I 시리즈







HS-420I는 PZT(압전소자) 신호를 변환해 속도 또는 가속도를 모니터링하는 본질 안전형 4-20㎃ 진동 트랜스미터입니다.



• 4-20㎃ 출력으로 PLC, DCS, BMS, SCADA 시스템 직접 연결
• 기존 아날로그 인프라 그대로 활용하며 실시간 진동모니터링
• 별도 신호 처리 장비없이 루프파워 방식으로 동작
• 펌프, 팬, 모터, 컴프레서 등 회전기계 이상 징후 조기 감지



국내 유일 KCS 방폭인증 방폭등급 취득

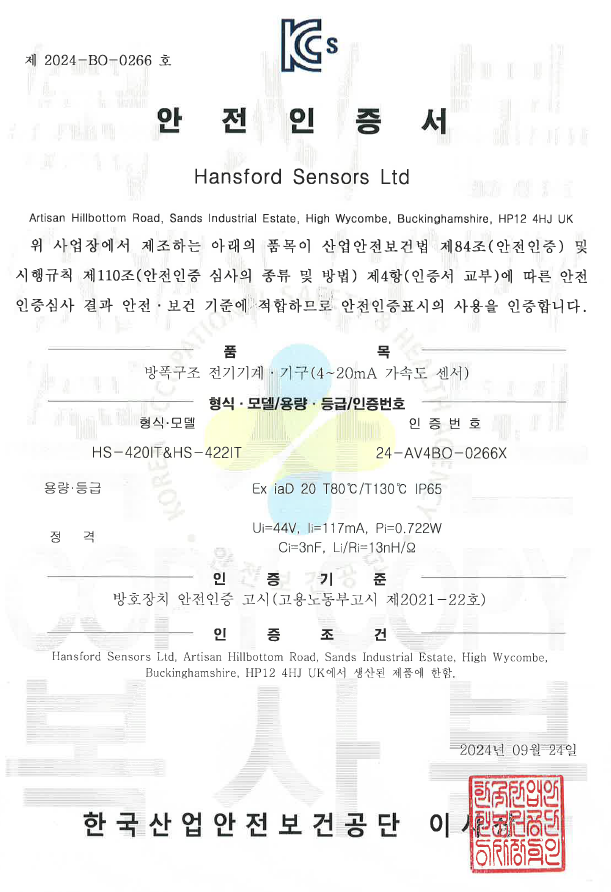

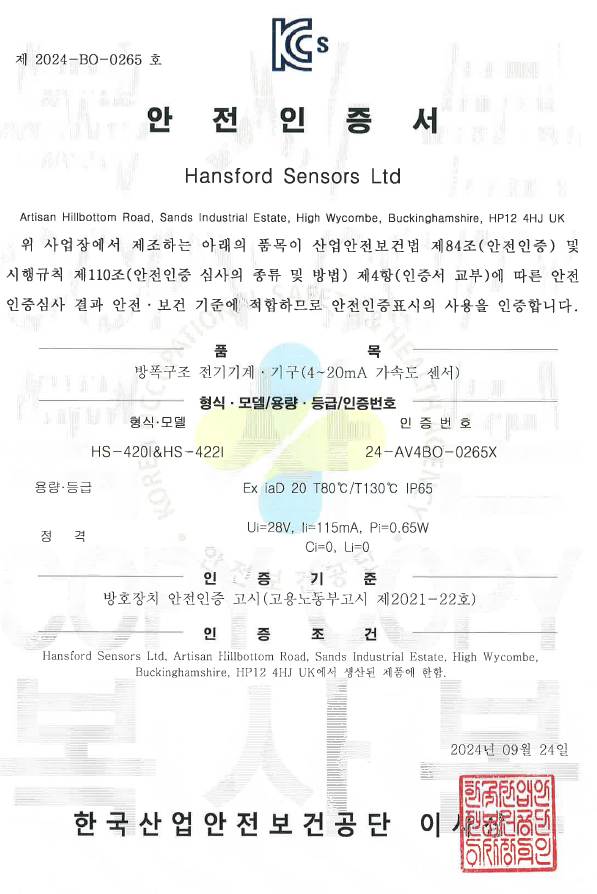

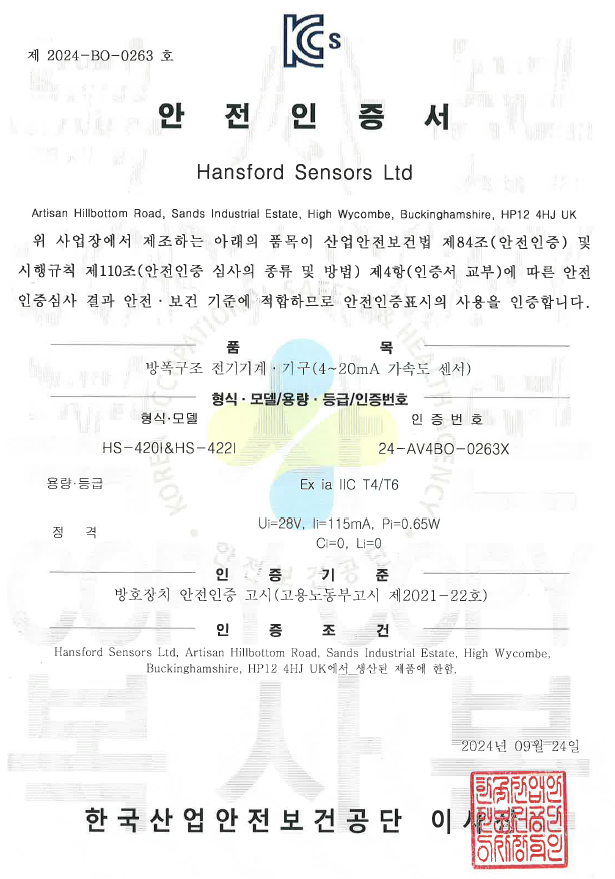

최득한 KCS인증서 (방폭인증서)





2024년 9월 24일 HS-420I 시리즈는 방폭 관련 4건의 KCS인증을 받았습니다.



인증번호	진동 감지 센서 종류	방폭등급(방폭인증 종류)	비고
24-AV4BO-0263X	HS-420I & HS-422I	Ex ia IIC T4/T6	가스 환경용
24-AV4BO-0264X	HS-420IT & HS-422IT	Ex ia IIC T4/T6	온도 출력 추가형
24-AV4BO-0265X	HS-420I & HS-422I	Ex iaD 20 T80℃/T130℃ IP65	분진 환경용
24-AV4BO-0266X	HS-420IT & HS-422IT	Ex iaD 20 T80℃/T130℃ IP65	온도 출력 + 분진 환경용



★ 현재 4-20㎃ 출력 방식의 진동센서로 KCS 방폭인증 등급을 취득한 제품은 위에 표기된 센서 종류가 유일합니다.







또한 KCS인증에 앞서 전 세계 주요 방폭인증을 모두 보유하고 있어 글로벌 공장·플랜트에도 동일 사양으로 적용 가능합니다.







주요 기술 사양





① 전기적 특성

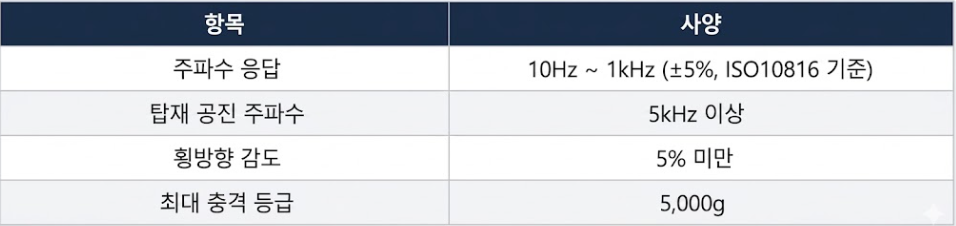

② 성능 특성





③ 기계적 특성





④ 방폭 정격 (KCS인증 기준)







적용 산업 및 설비





KCS 방폭인증받은 HS-420I 진동센서는 아래와 같이 폭넓은 산업 분야의 위험지역 설비에 적용됩니다.



- 적용 설비: 팬, 모터, 펌프, 컴프레서, 원심분리기, 컨베이어, 에어 핸들러, 기어 박스, 롤러, 건조기, 프레스, 스핀들, 가공 장비

- 적용 산업: 석유화학·정유, 가스· LNG 플랜트, 제지·펄프, 금속·철강, 제약, 수처리, 자동차 제조, 빌딩 설비 관리 등







HS-420I vs HS-420IT : 진동 감지 센서 종류 선택



→ 진동과 온도 이상을 단일 센서로 동시 모니터링하고자 한다면 HS-420IT가 유리합니다.







시스템 구성 예시





'위험지역 → 안전 장벽 → 안전지역'의 3단 구성으로 이루어집니다.



---



한스포드 HS-420I 시리즈 진동센서는 국내 유일하게 4-20mA 출력의 진동센서 중, KCS 방폭인증, 방폭등급을 획득한 제품입니다.

ATEX · IECE 등 글로벌 방폭인증과 SIL 기능 안전 인증까지 보유하면서도 기존 PLC/DCS 인프라에 손쉽게 통합할 수 있는 4-20㎃ 루프 파워 방식을 채택하여 위험 방폭지역에서 진동 감지 센서 종류를 선택할 때 현실적인 기준점이 될 수 있습니다.

폭발 위험지역에서의 설비 예지보전을 고민하고 계시다면 유센스가 적용 모델과 구성 방향을 함께 안내드리겠습니다.
