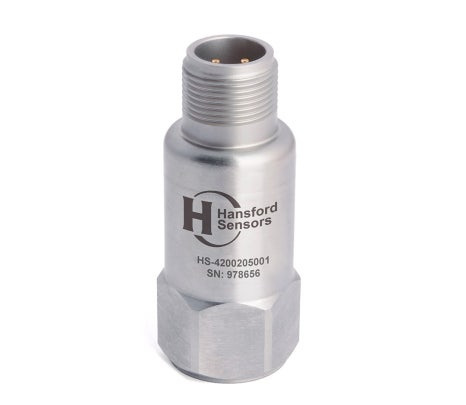

[Hansford Sensors] HS-420 가속도계 : 2핀 MS 커넥터를 통한 4-20mA 속도 출력

안녕하세요. 측정 기술 및 설비 예지보전 솔루션 전문기업 USENS 유센스입니다.



정밀한 진동 측정은 설비의 상태를 파악하고 예지 보전을 실현하는 데 필수적인 요소입니다.

Hansford Sensors의 HS-420 가속도계는 이러한 산업 현장의 요구에 부응하기 위해 설계된 고성능 진동 센서로, 4-20mA 아날로그 출력 방식을 채택하여 PLC나 DCS 시스템과의 손쉬운 연동이 가능합니다. 또한 다양한 설치 환경에 대응할 수 있도록 사용자 맞춤형 사양 구성을 지원하며, 팬, 모터, 펌프 등 다양한 회전체 장비의 상태 감시를 위한 이상적인 솔루션을 제공합니다.

​





​

주요 특징

• PLC/DCS 시스템과 연동 가능
• 다양한 사양 사용자 맞춤 가능

​

※ 기술 성능 (Technical Performance)	※ 기계 사양 (Mechanical)
기본 공진 주파수: 최소 5kHz 속도 측정 범위: 기준값: 22℃에서 80Hz 주파수 응답: 10Hz (600cpm) ~ 1kHz (60kcpm) ±5% (ISO10816 기준) 절연: 베이스 절연 범위: 50g 피크 횡방향 감도: 5% 이하	하우징 재질: 스테인리스 스틸 센싱 방식: PZT 압축형 권장 체결 토크: 8Nm 무게: 약 100g 커넥터: HS-AA004 (비부트), HS-AA053 또는 HS-AA054 (부트형) 마운팅 나사: ‘How to Order’ 표 참조

4-20mA 진동 센서 케이블 배선도

※ 전기적 사양 (Electrical)	※ 환경 사양 (Environmental)
출력 전류: 속도 범위에 비례한 4~20mA DC 전원 공급: 15-30 Volts DC (for 4-20mA) 설정 시간: 2초 출력 임피던스: 최대 600Ω @ 24V 절연 저항: 500V 기준 10MΩ 이상	작동 온도 범위: -25℃ ~ +120℃ 방수/방진 등급: IP68 내충격성: 최대 5000g EMC 기준: EN61326-1:2013

​

※ 전형적인 주파수 응답

​

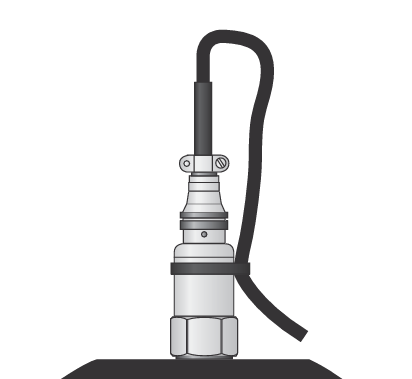

※ 적용 예시 (Applications) ​ 팬, 모터, 펌프, 압축기 원심분리기, 컨베이어, 공조기 기어박스, 롤, 건조기, 프레스 냉각 시스템, 진공 시스템(VAC), 스핀들 공작기계, 공정 장비 ​ ※ 진동 센서는 평평하고 단단한 표면에 부착해야 하며, 필요 시 센서 바디에 맞는 평면 가공이 요구됩니다.

​

​

유선진동센서 도입계획이 있으시거나 USENS 유센스의 제품과 기술지원이 필요하시다면

언제든 연락주시기 바랍니다.
